翱辰科技无线倾角检测仪 AC-NBQJ300 台参数配置详解 天线与角度传感器核心解析

产品概述

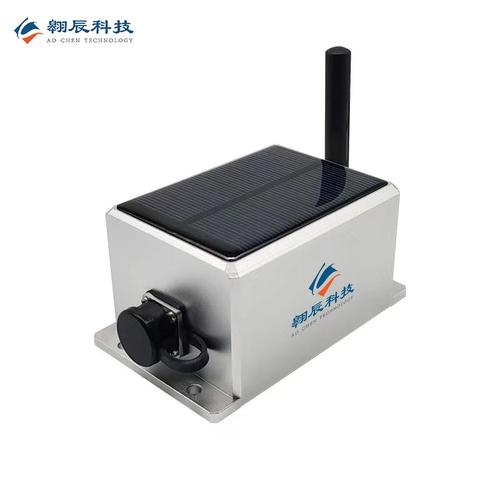

翱辰科技无线倾角检测仪 AC-NBQJ300 是一款基于 NB-IoT 窄带物联网技术的高精度无线倾角监测设备，主要用于结构物倾斜、地质灾害、塔杆垂直度等场景的远程实时监测。其核心由角度传感器和无线通信天线构成，配合低功耗设计，可实现长期无人值守运行。

一、台参数配置总览

| 参数项 | 技术规格 |
|--------|----------|
| 型号 | AC-NBQJ300 |
| 供电方式 | 锂亚电池组（典型 3.6V），可外接 5~24V DC |
| 通信制式 | NB-IoT（B5/B8 等频段可选） |
| 测量范围 | 双轴：±30° / ±60° / ±90°（可选） |
| 分辨率 | 0.001° |
| 精度 | ±0.005°（常温） / ±0.01°（全温区） |
| 温度补偿 | 内置高精度温度传感器，全温区补偿 |
| 上报周期 | 默认 1 小时，可远程配置（5 分钟～24 小时） |
| 防护等级 | IP68（防水防尘） |
| 工作温度 | -40℃ ～ +85℃ |
| 外形尺寸 | 120mm × 80mm × 45mm（不含天线） |

二、天线配置详解

AC-NBQJ300 采用外置 NB-IoT 天线，标准配置为 SMA 阴头接口，也可根据现场需求选配不同增益和形态的天线：

• 标准天线：全向橡胶天线，增益 3dBi，长度约 10cm，适用于信号覆盖良好的城市或近郊。
• 高增益天线：吸盘式或玻璃钢天线，增益 5～8dBi，适用于地下室、密闭金属柜、偏远山区等弱信号场景。
• 天线延长线：可选 3m/5m 低损耗馈线，便于将天线引出至信号更优位置。
• 安装建议：天线应垂直安装，远离金属遮挡及强干扰源，确保 NB-IoT 信号强度 RSRP > -110dBm。

三、角度传感器核心参数

角度传感器是 AC-NBQJ300 的测量核心，采用高精度 MEMS 加速度计原理，通过测量重力分量解算倾角。主要特性如下：

1. 测量轴数：双轴（X/Y），可同时监测两个方向的倾斜变化。
2. 量程：默认 ±30°，可出厂定制 ±60° 或 ±90°。
3. 分辨率：0.001°，可捕捉极微小倾斜。
4. 长期稳定性：零点漂移 < 0.002°/年。
5. 温度漂移：内置温度传感器，全温区（-40～85℃）漂移 < 0.005°。
6. 采样率：默认 1Hz，可配置 0.1Hz～10Hz。
7. 抗振性能：可承受 10g 振动（10～2000Hz），适合塔杆、桥梁等动态环境。

传感器输出经过 24 位 ADC 数字化及线性化校正，确保在全量程内保持高线性度。

四、典型应用与安装要点

• 地质滑坡监测：将设备固定于滑坡体表面或钻孔内，角度传感器实时感知倾斜变化，通过 NB-IoT 上传至云平台。
• 塔杆垂直度监测：抱箍安装于塔杆中上部，天线朝上或朝外，确保信号通畅。
• 安装注意：设备基准面应与被测面紧密贴合，使用 M4 螺丝固定，避免安装应力导致零点偏移。首次安装后需进行零点校准。

五、配置与调试建议

用户可通过平台远程修改上报周期、触发阈值（如角度变化超过 0.02° 立即上报）、天线频段等参数。对于弱信号现场，建议优先采用高增益天线+延长线方案，并定期检查电池电压和信号质量。AC-NBQJ300 凭借高精度角度传感器与灵活的天线配置，为物联网倾角监测提供了可靠的一体化解决方案。
