德国Novotechnik SP2831角度传感器在天线系统中的应用与技术解析

引言

在现代通信、雷达及卫星跟踪系统中，天线指向的精确控制是保障信号质量与系统性能的核心环节。德国Novotechnik（诺沃泰克）作为全球领先的位移与角度传感器制造商，其SP2831系列角度传感器凭借高精度、高可靠性和出色的环境适应性，被广泛应用于天线角度测量与闭环控制中，成为天线伺服系统不可或缺的关键部件。

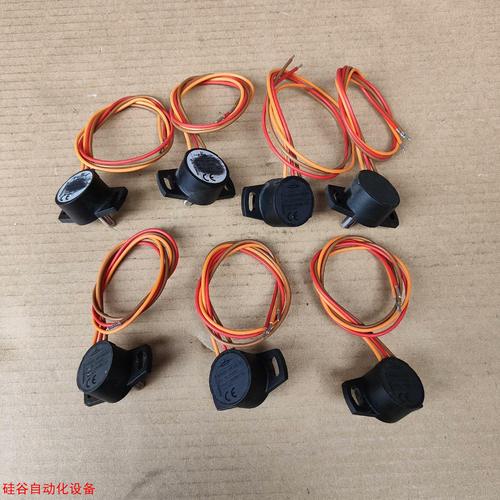

一、Novotechnik SP2831角度传感器概述

Novotechnik SP2831属于接触式电位计原理的角度传感器，采用精密导电塑料电阻轨道和多指电刷设计，能够将旋转角度转换为线性电压输出。该传感器具有以下显著特点：

• 测量范围：0°至360°（可选特定角度范围），支持连续旋转或有限角度测量。
• 线性度：高达±0.5% FS（满量程），确保角度反馈的准确性。
• 分辨率：理论上无限（模拟输出），可检测极小的角度变化。
• 工作温度：-40°C至+100°C，适应户外及恶劣气候条件。
• 防护等级：IP65（部分型号），防尘防水，适合天线塔顶、沿海等环境。
• 寿命：典型值高达5000万次运动，长期稳定性好。
• 输出信号：模拟电压（比例于输入电压）或电流（4-20mA），便于与PLC、伺服控制器接口。

二、天线系统对角度传感器的需求

天线座架（如方位-俯仰双轴架构）需要实时获知天线指向角度，以完成对目标的跟踪或对卫星的对准。具体需求包括：

1. 高精度：微小角度偏差会导致信号增益下降或指向丢失，尤其在Ka/Ku频段，波束宽度窄，要求角度误差小于0.1°。
2. 高可靠性：天线常位于室外、高塔或偏远地区，维护困难，传感器需长期免维护运行。
3. 环境适应性：抵抗温度变化、湿度、盐雾、振动和冲击。
4. 电磁兼容性：传感器信号不应受天线发射时强电磁场干扰。
5. 易于集成：机械安装尺寸紧凑，电气接口标准，便于替换和升级。

SP2831在这些方面表现均衡，特别是其导电塑料技术提供了优于传统线绕电位器的耐磨性和分辨率。

三、SP2831在天线角度反馈中的典型应用

3.1 安装方式

SP2831通常安装在天线转轴的末端或通过齿轮/同步带与主轴耦合。安装时需确保传感器轴与天线旋转轴同心，避免附加径向力。对于双轴天线，方位轴和俯仰轴各安装一只SP2831传感器，分别反馈方位角和俯仰角。

3.2 信号调理与接口

传感器输出为模拟电压，通常需经过信号调理电路（如分压、滤波、放大）后送入A/D转换器或伺服控制器。推荐使用比例式测量（传感器输入电压与ADC参考电压同源），以消除电源波动影响。若传输距离较远，可采用4-20mA电流输出型或增加V/I转换模块，提高抗干扰能力。

3.3 闭环控制回路

在伺服控制中，SP2831提供的角度反馈与指令角度比较，误差信号经PID调节后驱动电机，构成位置闭环。由于SP2831无死区、无跳变，系统可实现平滑跟踪。典型应用包括：

• 卫星地球站天线：跟踪同步卫星，保持高EIRP。
• 射电望远镜：精确指向天体目标。
• 雷达天线：扇区扫描或目标跟踪。

3.4 冗余与安全

对于关键任务天线，可采用双传感器冗余配置（如两只SP2831同轴安装），通过交叉校验提高故障容错能力。当主传感器失效时，系统自动切换至备用传感器，保障天线不失控。

四、SP2831在天线应用中的优势与局限

优势：
- 成本效益高，相比光学编码器或旋转变压器，价格更亲民。
- 模拟输出实时性强，无延迟。
- 结构简单，抗振动冲击性能好。
- 对灰尘、油污不敏感（相比光学编码器）。

局限：
- 接触式磨损：长期高速旋转可能磨损导电塑料，需定期检查。
- 分辨率受限于噪声和A/D位数，极高端应用可能不足。
- 输出为绝对角度但存在电刷噪声，需滤波处理。

因此，SP2831更适用于中高精度、中低速旋转的天线系统，如固定站天线、移动站等。

五、选型与使用注意事项

1. 角度范围：若天线只需±90°俯仰，可选90°量程型号以提高线性度；方位轴需360°连续旋转，应选360°型号并注意死区（若有）。
2. 电气接口：确认供电电压、输出范围与控制器匹配。
3. 机械接口：轴径、法兰尺寸、安装孔位与原设备兼容。
4. 环境防护：必要时加装防护罩或选择更高IP等级型号。
5. 校准：安装后需进行零点和满量程校准，并在控制器中设置角度映射。
6. 维护：定期检查电刷磨损和输出噪声，建议每2-3年检测一次。

六、

德国Novotechnik SP2831角度传感器以其成熟的技术、稳定的性能和良好的性价比，在天线角度测量领域占据重要地位。尽管新型磁编码器、旋转变压器等产品不断涌现，SP2831在中等精度、高可靠性要求的场景中仍具备不可替代的优势。合理选型、正确安装与定期维护，将确保天线系统长期精准指向，为通信、测控和雷达任务提供坚实保障。对于追求更高精度或非接触式测量的应用，可考虑Novotechnik其他系列（如RF系列或磁致伸缩传感器），但SP2831始终是天线工程师值得信赖的经典选择。
